Рад приветствовать вас уважаемый читатель!
Возможно эта информация, поможет вам в диагностике как своего личного автомобиля, так и автомобилей друзей и знакомых в вашем личном гараже.
Описываемый здесь адаптер K-Line, применяется мною в основном для диагностики Российских автомобилей марки ГАЗ и ВАЗ.
Несмотря на простоту, он с успехом может применяться и для диагностики иномарок при наличии соответствующих программ.
Схема и программы были найдены в интернете, где их огромное количество.
На данной схеме, я остановился ввиду её простоты, минимальных затрат материаллов и времени на сборку.
Ну и конечно чем проще устройство тем оно надёжней.
Данный адаптер опробован на впрысковых двигателях: 406 Газель, впрысковые ВАЗ 2105,2107,2110,2112,2114 и Нива, двигатели 8-ми и 16-клапанные.
С помощью соответствующей программы на мониторе отображаются параметры работы двигателя, коды неисправностей и их расшифровка,
имеется функция очистки кодов неисправности.
Во многих программах имеется возможность отключения форсунок по очереди, катушек зажигания, включение вентилятора охлаждения и лампы диагностики в панели приборов.
Тем самым есть возможность выявить неработающие детали этих систем.
Требования к компьютеру с помощью которого вы будете диагностировать автомобили минимальные, у меня работал без сбоев и зависаний старый Pentium 2, тактовая частота процессора 466 мгц, память 384 мб.
Большинство программ работают без установки на компьютер, запускаются как с флешки так и с CD дисковода, поэтому место на жестком диске компьютера не требуется.
Операционная система Windows XP, с Windows 7 не проверялось можете попробовать сами.

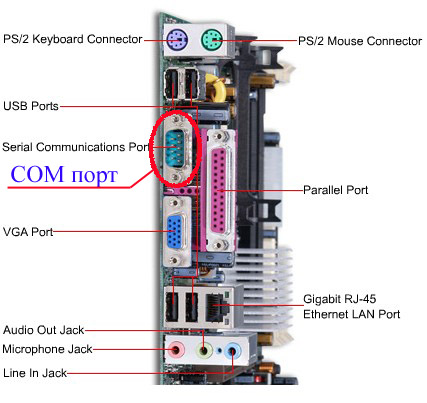

Одно единственное требование, это наличие в компьютере хотя-бы одного COM порта, через который происходит обмен данными с контролёром автомобиля.
Возможно использование компьютера или ноутбука и без COM порта, но тогда необходим переходник с USB на COM порт.
В интернете такие устройства встречаются в продаже, и я такое устройство приобрёл по интернету, однако адаптер K-Line, данное устройство так и не обнаружило, и получается, что деньги я потратил зря.
Переходим к адаптеру его схеме и деталям. "Схема адаптера"
